在锂电池越来越普及的今天，你是否想过：一块电池包里的保护板到底可靠不可靠，出厂前是怎么验证的?靠人工测量几项电压电流显然不够，这时候就需要一台专门的设备——保护板测试仪。
一、先搞清楚：保护板和保护板测试仪分别是什么?
1. 保护板的角色
在锂电池模组或电池包中，保护板(也叫 BMS 小板、PCM 等)主要负责：
监测单体电芯电压、总电压
监测充放电电流、温度
实现过充、过放、过流、短路等保护
部分还带均衡、通信、数据记录功能
可以把保护板理解为电池的“安全管家”，一旦异常，就通过切断回路或发出告警来防止电芯失控。

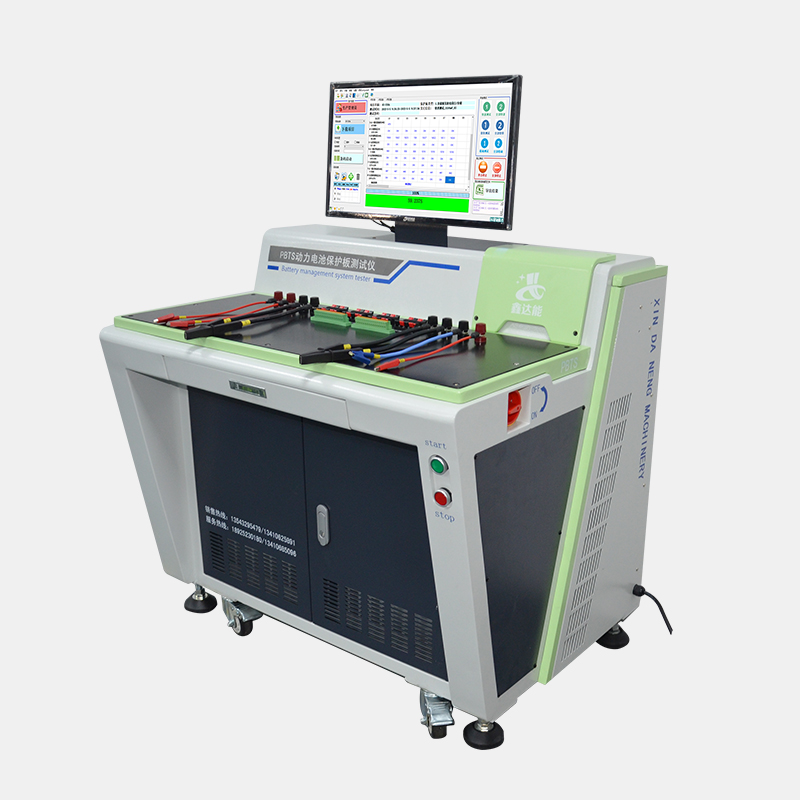

2. 保护板测试仪的定义
保护板测试仪就是专门针对这块“安全管家”做全面体检的设备，主要功能包括：
模拟实际充电、放电工况
精确输出电压、电流，采集保护板反馈信号
自动判断各项保护动作是否在合格范围内
支持单板测试，也支持多串、多并电池包保护板批量测试
简单说，没有保护板测试仪，就很难在出厂前系统验证保护板的可靠性，风险只能留到用户手上。
二、保护板测试仪的工作原理大致怎么理解?
不同厂家的结构实现各有差异，但核心原理可以概括为三步：模拟 → 施加 → 测量与判定。
模拟电池工况
测试仪内部配置可编程电源、电子负载或专用模拟电路;
根据设定的电池串数、电压区间、电流范围，构造出类似实际使用的电压电流环境。
向保护板施加条件
通过夹具连接到被测保护板的电芯端(Vc1、Vc2…)和 P+、P- 等端口;
按测试流程，依次升高或降低电压、增加负载电流、模拟短路等，诱发保护动作。
测量与判定
实时采集保护板的输出状态：是否切断回路、MOS 管导通/关断、电压变化、延时是否符合要求;
由软件根据设定的上下限自动判断“合格/不合格”，并保存测试数据。
通过这种方式，保护板测试仪可以在短时间内把一块保护板在各种极端工况下的行为“演练一遍”，大幅提升电池系统出厂前的可控性。
三、保护板测试仪都测什么?核心测试项目盘点
不同型号的设备支持的项目丰富程度不同，但围绕锂电池安全和性能，常见的测试项目主要包括以下几类。
1. 基础电参数测试
单体电压检测精度：
测试保护板对每节电芯电压采样是否准确，比如允许误差在±10mV、±20mV等范围内。
总电压检测：
检查保护板对电池串联总电压的监测是否与实际一致。
静态工作电流(待机功耗)：
测试无充放电时，保护板自身消耗的电流，关系到长期存放条件下的自放电速度。
2. 过充保护与释放测试
过充保护电压点：
模拟充电过程，缓慢升高单体电压，记录保护板切断充电回路的电压值;
检查是否在设定范围内，如 4.20V±0.025V。
过充释放电压：
电压稍微下降后，保护板是否能自动恢复导通;
防止出现“误触发后难恢复”的情况。
3. 过放保护与释放测试
过放保护电压点：
模拟放电过程，逐步降低单体电压，直到保护板切断放电回路;
检查过放点是否设定合理，如 2.5V～2.8V 区间。
过放释放电压：
检查在一定充电电压下是否可正常解除过放保护，确保电池在过放后还能被“唤醒”。
4. 过流与短路保护测试
充电过流保护
模拟充电电流超出设定值，观察保护板是否及时切断充电通路。
放电过流保护
增大负载电流，测试保护板对过大放电电流的响应。
短路保护
通过快速制造接近短路的工况，检查保护板能否迅速动作，防止导线、连接器烧毁。
这些测试通常还会检查动作延时时间，例如短路后多少毫秒内切断，既要动作可靠，又不能太敏感导致误跳闸。
5. 均衡功能测试(如有)
对于带被动均衡或主动均衡功能的保护板，测试仪可以：
制造各节电芯电压不平衡的情况，观察均衡启动条件;
检查均衡电流大小是否符合设计值;
验证在充电/静置状态下的均衡策略是否执行。
6. 通信与功能测试
一些复杂的BMS保护板带有通信接口，例如：
I²C、SMBus、CAN、RS485等;
保护板测试仪可以模拟主控设备，读取电压、电流、温度等数据;
同时验证告警、故障码、状态字节等是否正确上报。
通过上述测试，可以对保护板的“测量—判断—执行”闭环能力做系统把关。
四、保护板测试仪主要用在什么地方?
1. 电芯及 PACK 厂生产线
在保护板或 PACK 总装产线末端，用来做全检或抽检;
与自动线配合，可实现自动上板、夹紧、测试、分选，提高效率和一致性;
对于大批量出货的电池产品，是质量控制中的关键节点。
2. 电池方案公司与研发实验室
新方案研发阶段，用保护板测试仪验证电路设计和参数设定合理性;
通过多次反复测试，对比不同芯片、不同元器件搭配下的表现;
为后续批量生产打下基础数据。
3. 品质实验室与第三方检测机构
用于做寿命可靠性试验前后的对比测试;
配合高低温箱、振动台等设备，对保护板在极端工况下的动作情况进行评估;
为出具检测报告和认证提供数据支持。
4. 售后与故障分析
在售后维修与异常分析中，用保护板测试仪快速判断是保护板故障还是电芯/接线问题;
减少盲目更换整组电池的成本，帮助锁定具体故障环节。
五、如何选一台合适的保护板测试仪?几个实用维度
1. 电压、电流与串数范围
需要测试的电池类型：3串、4串、6串、13串还是更高?
单体电压范围、多串总电压范围是否覆盖产品线?
需要模拟的最大充放电电流、短路电流大概在什么水平?
选型时应略有冗余，避免后续新产品一上线，现有测试仪就“够不到”。
2. 精度和分辨率
电压精度、分辨率将直接影响过充过放阈值的判断;
对高要求的电池产品，应选用具有较高电压测量精度和更细分辨率的设备;
电流测试精度同样影响过流点和内阻估算等评估。
3. 测试通道数与效率
少量多型号的产品，可选择单通道或少通道测试仪，以灵活为主;
大批量生产，宜考虑多通道并行测试，提高 UPH(每小时产出)。
部分设备可以模块化扩展，根据订单量和产线节奏逐步增加通道。
4. 软件功能与操作体验
是否支持自定义测试流程、测试步骤顺序;
测试项目、合格判定阈值是否可配置、可保存为不同机种配方;
是否支持条码扫描、数据追溯、测试报表导出，方便与 MES 对接;
界面是否直观，操作员培训成本如何。
5. 夹具与适配能力
不同保护板尺寸、接口形式差异较大，需要合适的夹具或转接板配合;
若产品型号频繁变化，可以考虑可调节、快速更换的通用夹具方案;
夹具本身的接触可靠性也很关键，避免“接触不良误判为保护板不良”。
6. 安全与保护设计
具备过温、过流、过压保护，异常时能自我保护而不损坏设备和被测板;
高压、高电流测试场景下，应有完善的绝缘、防触电设计;
操作者权限管理、防误操作机制也值得关注。
六、保护板测试仪的使用与维护建议
1. 合理规划测试流程
根据产品特性设置合理的测试顺序，避免不必要的重复测试;
对于仅进行功能验证的，可适当简化项目;
对关键安全参数则必须保留完整测试。
2. 定期校准与比对
没有校准的测试数据，可靠性会打折扣;
建议根据厂商建议周期，对电压、电流测量进行定期校准;
对重要项目可不定期用标准表进行抽检比对。
3. 关注夹具与接线状态
夹具弹片、探针长时间使用后可能氧化、变形，造成接触不良;
定期清洁或更换，减少“假不良”;
线缆应有合理固定，避免因频繁弯折导致内部断线。
4. 记录与追溯
对不同批次产品的测试结果进行记录，便于后期查询和分析;
当现场出现批量异常时，可以通过历史测试数据快速回溯问题来源;
配合条码管理，更易实现单板级别的质量追踪。
5. 使用环境与散热
测试仪内部往往集成电源、负载模块，工作时会产生热量;
使用时应保证周围通风良好，避免紧贴热源;
在温度过高的环境中，必要时增加空调或风道设计，以保证长期稳定工作。
